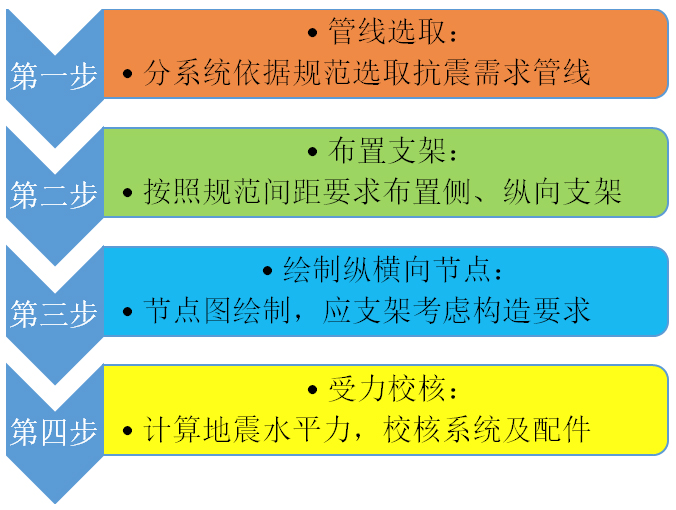

1、設計步驟
2、設計依據
給排水、消防等管道系統：
◆所有工業氣體，真空管，壓縮空氣管路系統其他有害氣體系統，所有消防系統管道
◆大于DN32mm的鍋爐房，空調機房，水泵房管路
◆大于DN65mm的所有管路
◆所有門型吊架（需考慮懸掛管線的滿負荷重量）
空調、通風、防排煙管路系統：
◆所有防排煙系統管道
◆所有直徑大于0.7m的風管
◆所有截面積大于0.38㎡的矩形風管
電力系統管道及電纜橋架系統：
◆管徑大于DN65mm的電線套管
◆15Kg/m或以上的電線套管，電纜橋架
3、布置說明
布置設計
每段水平直管道應在兩端設置側向抗震支吊架。（如圖1）
圖1 水平直管段抗震支吊架設置（1--抗震支吊架）
當兩個側向抗震支吊架間距超過更大設計間距時（12m），應在中間增設側向抗震支吊架。（如圖2）
圖2 水平直管段中部增設抗震支吊架設置示意（1--抗震支吊架）
每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離大于更大設計間距時，應如下表1要求間距依次增設縱向抗震支吊架。（如圖3

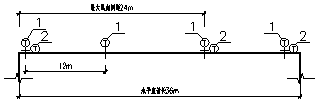

圖3 水平直管段抗震支吊架設置示意（1--抗震支吊架；2-縱向抗震支吊架）
3.抗震支吊架的斜撐與吊架的距離不得超過0.1m。
4.剛性連接的水平管道，兩個相鄰的抗震支吊架間允許縱向偏移，水管及電線套管不得大于更大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜槽盒不得大于其寬度的兩倍。（如圖4）
圖4 剛性連接水平管道縱向偏移示意（1--抗震支吊架）
6.水平管線在轉彎處0.6m范圍內設置側向抗震支吊架。若斜撐直接作用于管線，其可作為另一側管線的側向抗震支吊架。（如圖5
圖5 水平管線轉彎時抗震支吊架設置示意
（1-側向抗震支吊架；2-抗震支吊架；3-縱向抗震支吊架）
7.當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm范圍內設置側向支撐，垂直管線底部距地面大于15m應設置抗震支撐。（如圖6）
圖6管線與設備連接時抗震支吊架設置示意
（1-側向抗震支吊架；2-柔性連接；3-地面設備；4-抗震支吊架）
8.要求不得將抗震支吊架安裝與非結構主體部位，如輕質墻體等。
9.當立管通過套管穿越結構樓層時，套管可限制立管在水平方向的位移，可作為水平方向的四向抗震支撐使用。管道中的附件如閥門等，當其質量大于25kg時，為保證系統的安全性，應設置側向及縱向抗震支吊架。

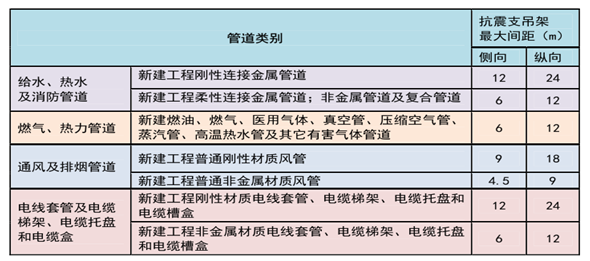

表1 抗震支吊架更大間距
4、節點大樣圖
單管側向抗震支吊架
單管側-縱向抗震支吊架
多管共架側向抗震支吊架
多管共架側?縱向抗震支吊架
電纜橋架側向抗震支吊架
電纜橋架側—縱向抗震支吊架
矩形風管側向抗震支吊架
矩形風管側—縱向抗震支吊架
